Jiří Kubina

Zasíťování celého objektu je provedeno strukturovanou kabeláží kategorie 5e s hvězdicovou topologií a jedním centrálním bodem umístěným ve středu budovy. Zasíťování je dimenzováno na možnost připojení dvou PC z každého pokoje. Případný požadavek na připojení většího počtu PC z jednoho pokoje se bude řešit individuálně připojením dalšího podřízeného síťového prvku, přímo na pokoji studentů. Jako aktivní síťové prvky jsou použity switche Linksys SRW224 24-port 10/100 + 2-Port Gigabit Switch, které jsou ekonomickou variantou k přístupovým switchům Cisco a poskytují omezené možnosti managementu. Jako nadřazený síťový prvek je použit switch Cisco WS-C2950T-24 24 10/100 ports w/ 2 10/100/1000BASE-T ports Enhanced Image, který poskytuje možnost plného managementu.

Z důvodu omezeného počtu volných veřejných IP adres, kterými Ostravská univerzita disponuje bylo rozhodnuto celou kolejní síť provozovat na neveřejných IP adresách a při provozu mimo kolejní síť provádět na aktivním hraničním síťovém prvku překlad zdrojových adres SNAT. Po průzkumu trhu a dostupných zařízení jsem se rozhodl použít v roli hraničního routeru PC s operačním systémem GNU/Linux Debian 3.1 Sarge. Tento stroj plní kromě překladu adres i funkci DNS cache, DNS serveru, webserveru, vpn serveru, ntp serveru, WINS serveru, SMB serveru pro potřebu lokální kolejní sítě a v neposlední řadě taky firewallu a traffic shaperu. HW serveru : P4 3GHz HT, RAM DDR 1GB, HDD 2x200GB RAID 1

Z důvodu vysoké finanční náročnosti jiného druhu technologie, je pro připojení k síti Ostravské univerzity použito opět mikrovlné zařízení. Jedná se o zařízení Orcave 2013 s mikrovlnnými jednotkami pro pásmo 10GHz a maximální přenosovou rychlostí 10Mbit/s full-duplex.

Kvalita provozu v místní kolejní síti je, přestože byly použity ekonomické síťové prvky na velice dobré úrovni. Konektivita mimo kolejní síť je vzhledem k použité mikrovlnné technologii a počtu připojených studentů /v současné době cca 70 klientů/ na uspokojivé úrovni.

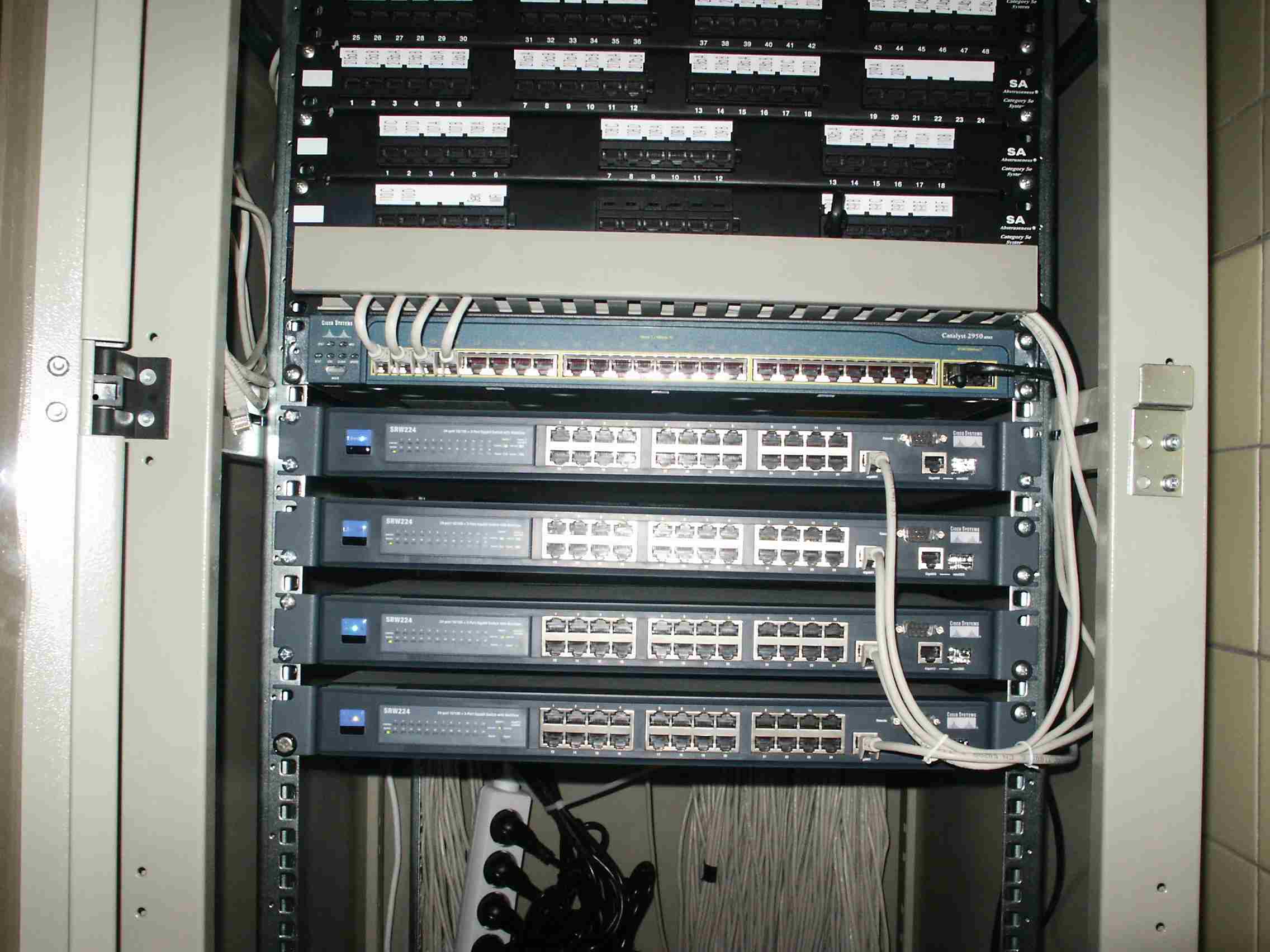

• Síťové prvky

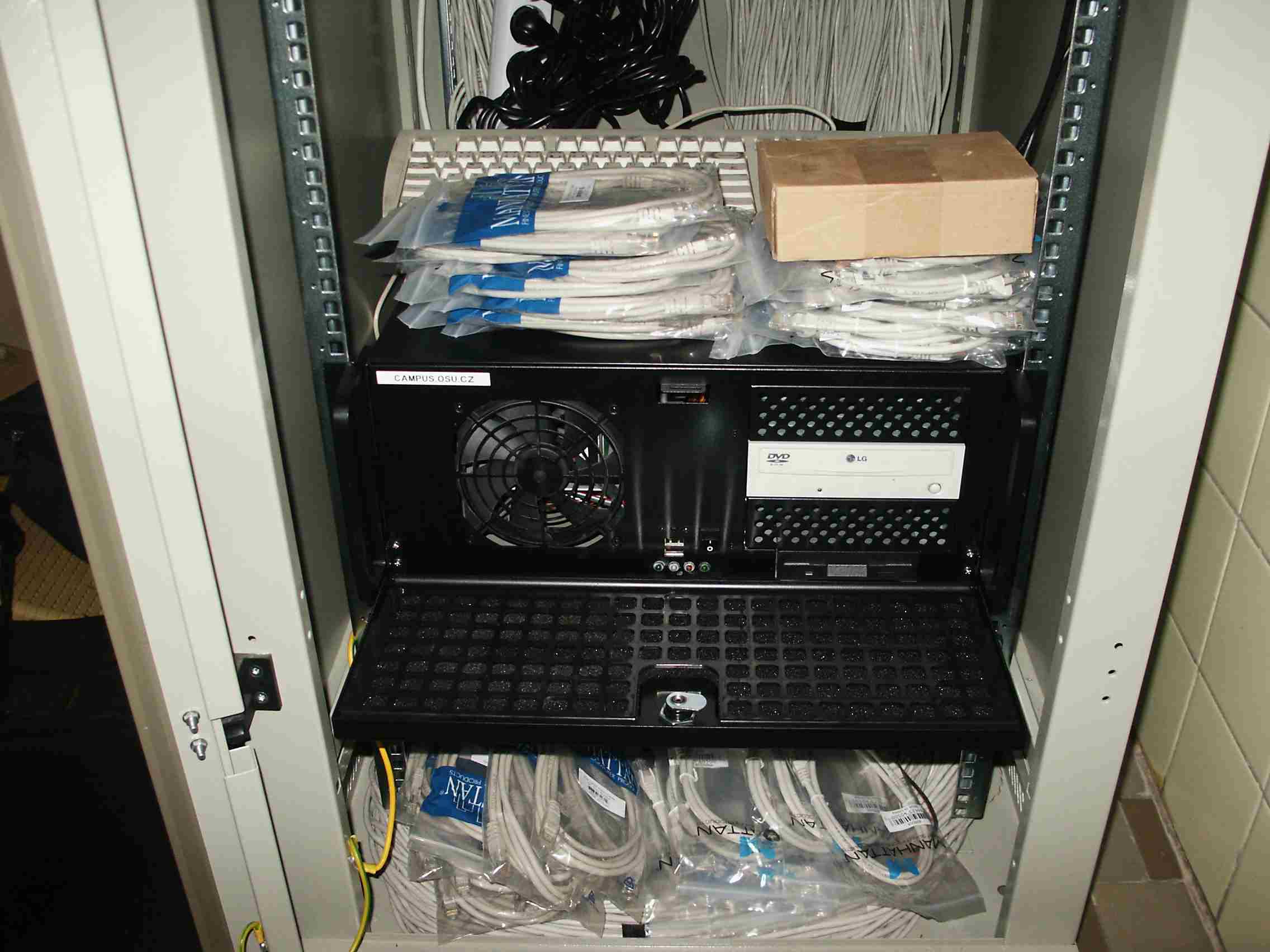

• Server

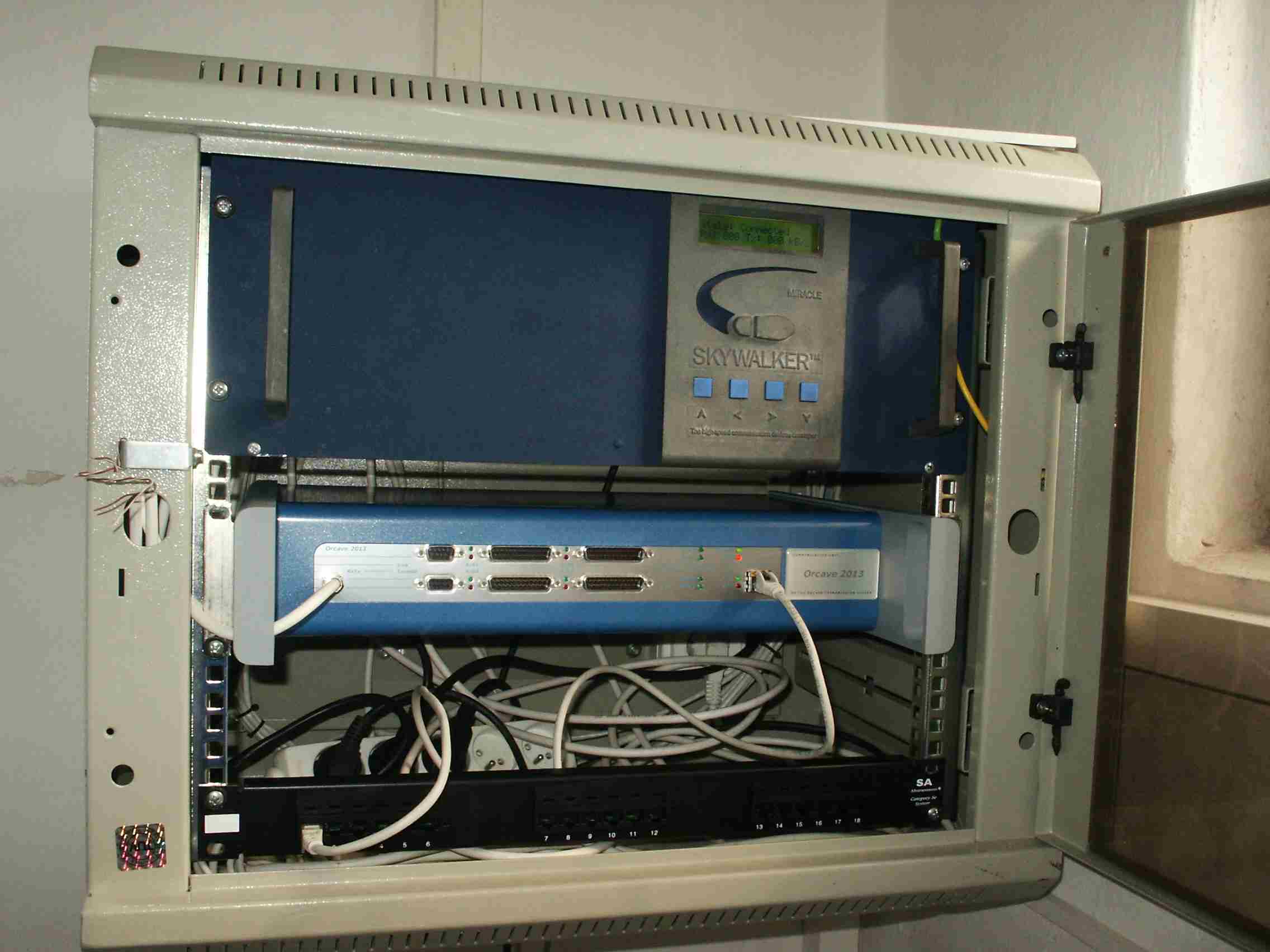

• Mikrovlnná jednotka
