Posuvové ústrojí



Při soustružení se musí nůž posouvat podél obrobku a to buď ručně, nebo strojně. Ručně se nůž posouvá ústrojím, které se uvádí v činnost otáčením ručních koleček nebo kliček. Snadněji a lépe se soustruží při plynulém strojním posuvu nože. Strojního posuvu se dosahuje posuvovým ústrojím; to je u univerzálních soustruhů dosti složité, viz. následující schéma.

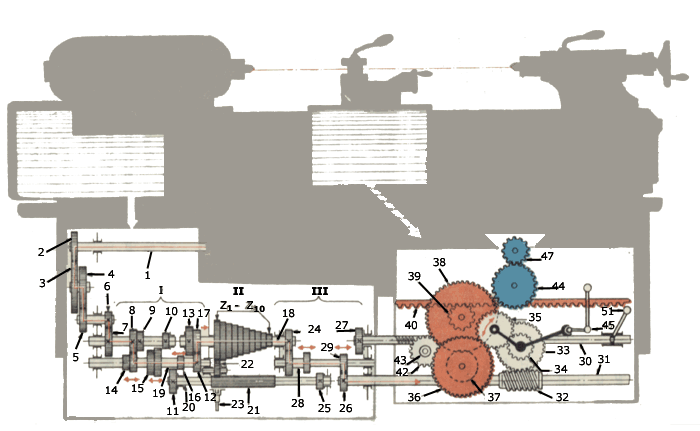

Posuvové ústrojí soustruhu SV 18R
Obrázek univerzálního hrotového soustruhu SU18/2000A

1 - předlohový hřídel vřeteníku; 2, 3, 4, 5 - výměnná ozubená kola; 7, 8, 9, 10, 11, 12, 13 - pevná ozubená kola v levé posuvové převodovky; 14, 15 - posuvové dvojkolí; 16, 17 - posuvová kola; Z1 až Z10 - stupňová ozubená kola; 18 - hřídel stupňovývých ozubených kol; 19, 20 - předlohové hřídele; 21 - široké ozubené kolo; 22 - ozubené kolo ve výkyvné páce; 23 - výkyvná páka; 24, 25, 26, 27 - pevná ozubená kola v pravé části posuvové převodovky; 28 - posuvové dvojkolí; 29 - posuvové kolo; 30 - vodící šroub; 31 - vodící hřídel; 32 - šnek; 33 - šroubové kolo; 34, 36, 37, 38, 39 - převodová ozubená kola pro podélný posuv; 35 - výkyvné ozubené kolo; 40 - ozubený hřeben; 42 - pastorek; 43 - rukojeť pro vysouvání pastorku; 44, 47 - převodová ozubená kola pro příčný posuv; 45 - rukojeť pro zapínání strojního posuvu; 51 - páka pro ovládání vodícího matice



Posuvové ústrojí je poháněno předlohovým hřídelem 1, z něhož se točivý pohyb převádí na výměnná ozubená kola 2, 3, 4, 5. Odtud se pohyb převádí dále na ozubená soukolí v posuvové převodovce (viz. obrázek). Změnou převodů soukolí se mění velikost (rychlost) posuvu nože při soustružení.



Posuvová převodovka
Posuvová převodovka



V posuvové převodovce jsou ozubená kola uspořádána do tří skupin I, II, III. V levé části 1 se převody soukolí mění přesouváním posuvných ozubených kol ručním kolečkem 57. Ve střední části II posuvové převodovky je Nortonovo soukolí. Je to skupina ozubených kol Z1 až Z10, která jsou naklínována na hřídeli 18, který je poháněn ozubeným kolem 17 v levé části posuvové převodovky. Nortonovo soukolí může být poháněno též předlohovým hřídelem 20, na němž je naklínováno široké ozubené kolo 21, s nímž je v trvalém záběru ozubené kolo 22, upevněné ve výkyvné páce 23. Přestavovaním této páky lze ozubené kolo 22 spojovat s libovolným kolem ze skupiny kol Z1 - Z10 a převádět na ně pohyb z ozubeného kola 21. Takto se snadno dosáhne velkého počtu různých převodů, a tím i různých velikostí posuvu nože při soustružení.

V pravé části III posuvové převodovky jsou ozubená kola uspořádána tak, aby se mohl převádět pohyb buď jen vodící šroub 30, nebo jen na vodící (tažný) hřídel 31, takže suport nelze současně převádět pohyb z vodícího šroubu a vodícího hřídele. Vodící šroubu se používá jen pro strojní posuv nože při řezání závitu. Jinak se používá strojního posuvu nože, odvozeného od vodícího hřídele.

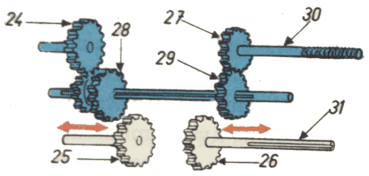

Převod pohybu na vodící šroub a tažný (vodící) hřídel
Převod pohybu na vodící šroub a tažný (vodící) hřídel







Zbývající část posuvového ústrojí je v suportové skříni (viz. následující obrázky). Jsou to převody, které především přeměňují točivý pohyb vodícího hřídele nebo vodícího šroubu na posuvný pohyb suportu.

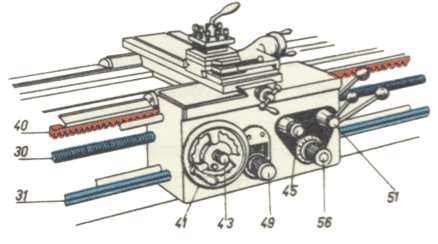

Pohled na suportovou skříň
Pohled na suportovou skříň

30 - vodící šroub, 31 - vodící hřídel, 40 - ozubený hřeben, 41 - ruční kolečko, 43 - pro vysouvání pastorku, 45 - rukojeť pro zapínání strojního posuvu, 49 - rukojeť pojistné spojky, 51 - páka pro ovládání vodící matice





Převod pohybu z tažného (vodícího) hřídele na suport
Převod pohybu z tažného (vodícího) hřídele na suport

31 - vodící hřídel, 32 - šnek, 33 - šnekové (šroubové) kolo, 34, 35, 36, 37, 38, 39, 44, 46, 47 - ozubená kola, 40 - ozubený hřeben, 41 - ruční kolečko, 42 - pastorek, 43 - pro vysouvání pastorku, 48 - posuvový šroub příčních saní

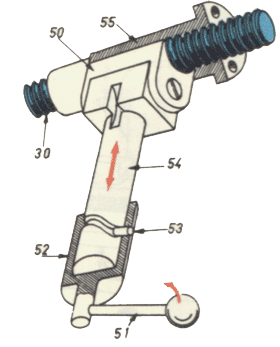

Převod pohybu z vodícího šroubu na suport
Převod pohybu z vodícího šroubu na suport

30 - vodící šroub, 50 - vodící matice, 51 - páka, 52 - objímka, 53 - kolíček, 54 - válcová tyč, 55 - válcové pouzdro
